Aufgabe 06
Ankerpunkte, Steuerlinien
Pfadbearbeitung
Die folgende Aufgabe habe ich mit PSP X9 geschrieben.
©MaryZ-erstellt im November-Dezember 2019
Damit man etwas Gefühl bekommt, hier ein paar kleine Übungen.
Zunächst habe ich ein Rechteck aufgezogen:

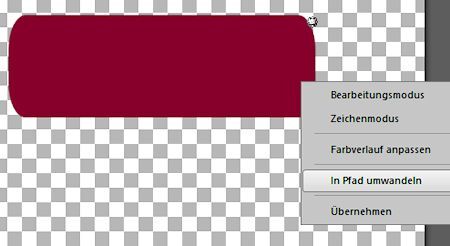

Wenn man ein Rechteck, eine Ellipse oder eine Symmetrische Form
bearbeiten möchte, muss man sie in einen Pfad umwandeln:
Re.MT- In Pfad umwandeln.

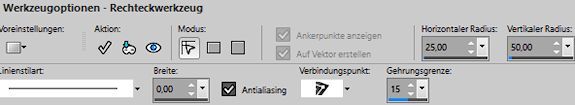

Gehe auf den Zeichenstift. Er ist in der Leiste unter dem Formenwerkzeug.
Bearbeitungsmodus einstellen.
Zum Schluss. wenn der Pfad zu Deiner Zufriedenheit bearbeitet ist,
bestätige das mit dem Häkchen.
Das ist zunächst die Theorie.
Ankerpunkte
Alle Vektorgrafiken haben Ankerpunkte (minikleine Quadrate).

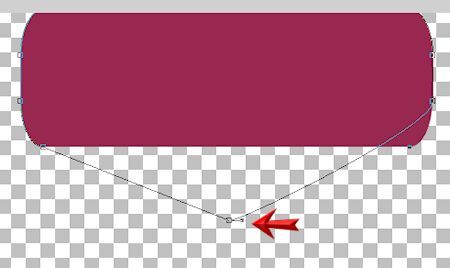

Die Form ändert sich, wenn man den Ankerpunkt mit gedrückter li.MT zieht.
Ein aktiver Ankerpunkt ist dunkel, schwarz gefüllt.
Von Ihm gehen die sogenannten Steuerlinien aus.
Es gibt verschiedene Einstellungen für die Ankerpunkte,
die schauen wir uns in den nächsten Aufgaben genauer an.
Klick immer mit der li.MT auf den Ankerpunkt, der bearbeitet werden soll.
Steuerlinien
Mit den Steuerlinien bestimmt man, wie die Linien verlaufen sollen.
Am Ende der Linien gibt es Mini-Quadrate,
die man mit gedrückter li.MT bewegen kann.
Beim nächsten Beispiel habe ich eine Ellipse aufgezogen
die Steuerlinie gedreht und nach unten gezogen.
Wie sich die Form verändert, sieht man wenn man die Maustaste loslasst.
Ein Pfadobjekt kann man so lange bearbeiten,
bis die Ebene in eine Rasterebene umgewandelt wird.
Wünsche nun viel Spaß beim Üben und Ausprobieren.
